  • 單相高低壓電壓保護器
  • 可偵測0~299V

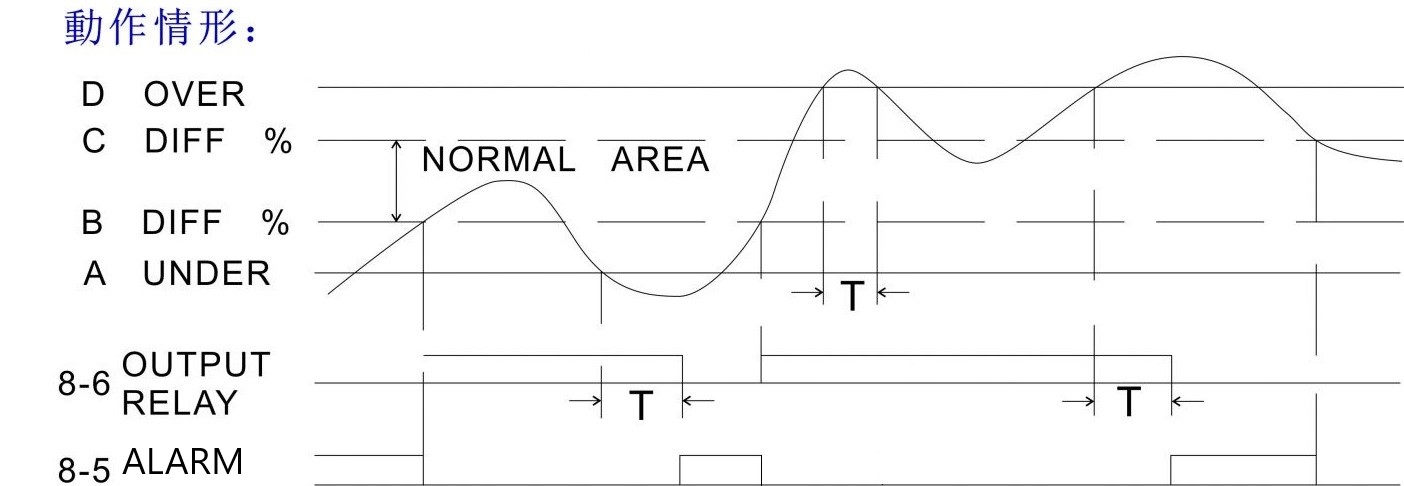

動作說明: 當電壓信號達b值(即under值+under值x Diff之百分比)時Relay on,此時輸出接點由8-5變成8-6通為正常動作。若電壓信號達over或under值持續T時間,將使Relay off,輸出接點8-6不通8-5通。若Over狀況,將使電壓信號降到C值(既over值-over值xDiff之百分比)才使Relay恢復正常。



使用範例: D(OVER)設240V,Diff設5%則C值為(240-240x5%)228VA(UNDER)設180V,Diff設5%則C值為(180-180x5%)189V

240V……OVER過電壓

228V……OVER RESET過電壓復歸

189V……UNDER RESET低電壓復歸

180V……UNDER低電壓



設定方法:

在無電源下可直接設定。

若在送電中更改設定值,必須斷電後再送電方可進入新的設定值。

當送電的同時,顯示值會先出現OVER之設定值再出現UNDER之設定值,各約0.5秒,以便更清楚的校對設定值之正確與否。

利用2mm之螺絲起子調整各項數值。

過電壓值、低電壓值異常延遲之計算時間,可直接在數值上讀取。

過電壓及低電壓之復歸值的%用同一設定開關,其計算方法如下:

過電壓之復歸值=過電壓值X(1-n%)

低電壓支復歸值=低電壓值X(1+n%)
